Jeżeli masz kontakt z BIMem, na pewno wiesz czym są pliki IFC oraz jak wyglądają. Pytanie jednak jest następujące: Czy wiesz jakie dane powinny w sobie zawierać aby być użyteczne dla innych uczestników procesu budowlanego?

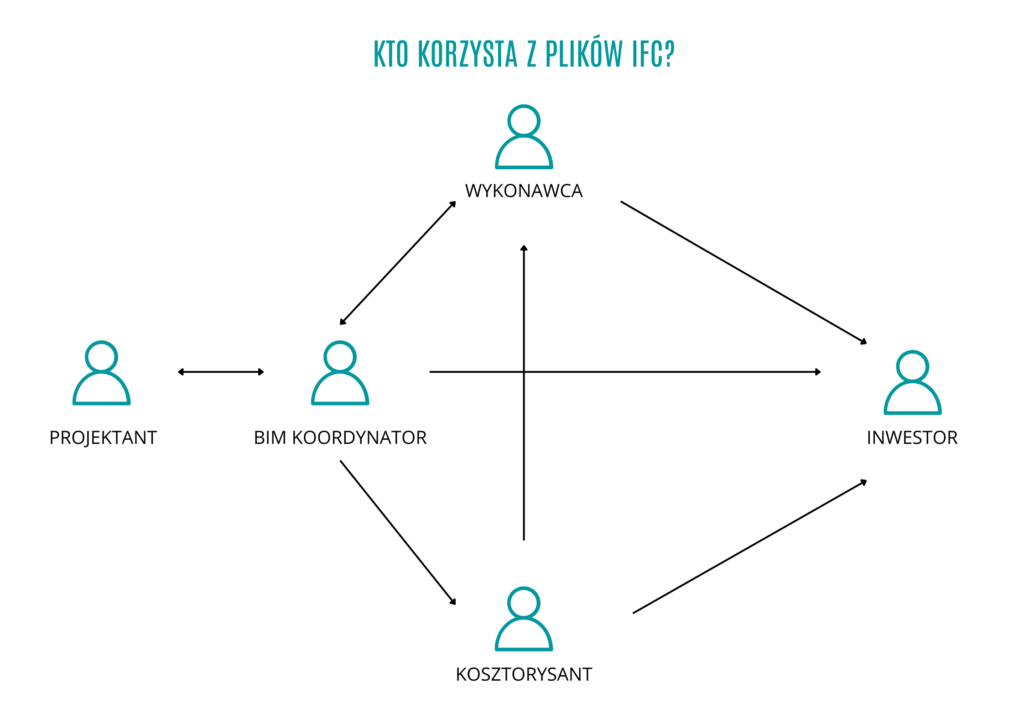

Kto korzysta z plików IFC?
Pliki IFC są fundamentem współpracy międzybranżowej, niezależnej od formatów natywnych oprogramowania do modelowania. Pozwalają one, przy zachowaniu odpowiedniej higieny pracy i eksportu, przekazywać pracę bez ryzyka utraty wprowadzonych danych. Kto więc najczęściej korzysta z plików IFC?
Są to w głównej mierze:
- projektanci różnych branż
- koordynatorzy BIM
- kosztorysanci
- czasem Inwestorzy
- oraz coraz częściej Wykonawcy
Każdemu z powyższych zależy na uzyskaniu wiarygodnych dla siebie informacji, a ilość i co najważniejsze jakość tych informacji zależy od osoby wykonującej eksport pliku IFC.
Co powinien zawierać plik IFC?
Z uwagi na różne potrzeby, przy eksporcie pliku IFC należy położyć nacisk na dane potrzebne dla konkretnych zastosowań. Stworzenie obszernego pliku ze wszystkimi informacjami może spowodować jedynie frustrację osób, przedzierających się przez niezliczoną ilość niepotrzebnych im danych.
Plik IFC dla Projektanta
Projektanci, szczególnie branżyści od instalacji wod-kan, HVAC i elektrycznej korzystają z plików IFC jako referencji. Tym samym bez zaglądania w projekt 2D, określają wysokość kondygnacji, wysokość sufitów podwieszanych, występowanie specyficznych elementów konstrukcyjnych. Dla nich plik IFC to głównie graficzne odwzorowanie rzeczywistości i określenie ram, które ich ograniczają. Korzystanie z plików IFC ułatwia im także zrozumienie koncepcji architektonicznej i dostosowanie się do niej. Informacje, przypisane do konkretnych elementów są oczywiście pomocne, lecz nie jest wymagana ich wysoka dokładność
Co powinien zawierać plik IFC dla Projektanta?
- wysoka szczegółowość geometryczna
- niewielki nacisk na dane, przynajmniej na etapie projektowania
- właściwa koordynacja współrzędnych
- odpowiednie nazewnictwo poziomów i ich wysokości
Plik IFC dla Koordynatora BIM
Plik IFC przekazany koordynatorowi BIM stanowi efekt pracy często wielu projektantów, rożnych branż i o różnych umiejętnościach. Sprawdza on poprawność eksportu każdego z plików oraz ich wzajemne położenie. Nacisk jest tutaj kładziony na koordynację modeli oraz ich jakość zarówno geometryczną jak i informacyjną.
Co powinien zawierać plik IFC dla Koordynatora BIM?
- wysoka szczegółowość geomeryczna
- wysoki stopień koordynacji międzybranżowej
- wspólne współrzędne
- odpowiednio dobrana szczegółowość danych
- poprawne nazewnictwo plików
Plik IFC dla Kosztorysanta
Kosztorysant korzystający w swojej pracy z modeli IFC jest osobą ze szczególnymi potrzebami. Główną intencją tych potrzeb jest konieczność wykonania kosztorysu, bazując na danym umieszczonych w modelu przez projektanta. Dlatego też niezwykle istotne z tego punktu widzenia są dane liczbowe opisujące konkretne elementy, takie jak metry kwadratowe ściany lub metry sześcienne betonu. Od kompletności i jakości tych danych zależy wiarygodność stworzonego przez kosztorysanta kosztorysu.
Co powinien zawierać plik IFC dla Kosztorysanta?
- duży nacisk na dane liczbowe, powierzchnie, objętości
- niewielkie wymagania dotyczące geometrii
- wysoki poziom identyfikacji poszczególnych elementów oraz ich materiałów
- właściwa koordynacja międzybranżowa
Plik IFC dla Inwestora
W momencie gdy Inwestor otrzymuje plik IFC, często stanowi on dla niego bazę, zarówno do procesu wyboru wykonawcy budynku, jak i do zarządzania nim, gdy już go wybuduje. Pliki IFC używane po wykonaniu budynku jako modele powykonawcze są jednymi z najbardziej obszernych zbiorów danych o wysokiej dokładności. Taki plik musi być w stu procentach skoordynowany oraz wiarygodny.
Co powinien zawierać plik IFC dla Inwestora?
- wysoka szczegółowość geometryczna
- wysoka dokładność i jakość informacji
- właściwe przypisanie danych zewnętrznych
- pełna zgodność modelu ze stanem faktycznym
Plik IFC dla Wykonawcy
Wykonawcy korzystają z plików IFC dwojako: częściowo na etapie ofertowania oraz/lub dalej na budowie. Potrzeby ofertowe zaspokaja model o charakterystyce takiej samej jak dla Kosztorysanta, budowa jednak wymaga odrobinę innego podejścia. Na budowie pliki IFC są zdatne do uzytku tylko w sytuacji gdy są w pełni skoordynowane i posiadają odpowiednie nasycenie danymi. W Polsce nie buduje się wyłącznie na modelach, a na dokumentacji płaskiej, model zaś stanowi funkcję pomocniczą. Co ważne wpływa on na lepsze zobrazowanie koordynowanych elementów i pozwala szybciej podejmować konkretne decyzje.
Co powinien zawierać plik IFC dla Wykonawcy?
- na cele ofertowe to samo co dla Kosztorysanta
- na cele budowy wysoką szczegółowość graficzną
- wysoką szczegółowość danych
- odpowiednią koordynację międzybranżową
Jeżeli chcesz dowiedzieć się więcej o BIMie lub zainteresował cię temat plików IFC to koniecznie sprawdź naszego bloga!
